大口径Oリング
弊社のOリングは、弊社の保有する豊富な金型により、多様な寸法の製作が可能です。一本からでも製作致します。製作可能な寸法・材質に関しましては、下図を参照の上ご注文下さい。

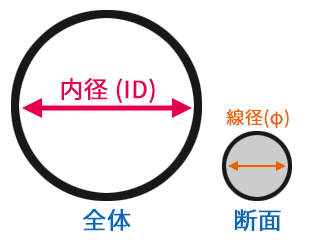

製作可能な寸法
| 線径 (φ) | ±公差 | 内径(ID) | 線径(φ) | ±公差 | 内径(ID) | 線径(φ) | ±公差 | 内径(ID) |
|---|---|---|---|---|---|---|---|---|
| 3.1 | ±0.1 | 160～ | 8 | ±0.15 | 160～ | 16 | ±0.40 | 300～ |
| 3.5 | 8.4 | 17 | ||||||
| 4 | 9 | ±0.30 | 300～ | 18 | ||||
| 4.5 | ±0.13 | 500～ | 9.5 | 19 | 500～ | |||
| 5 | 160～ | 10 | 160～ | 20 | ||||
| 5.33 | 10.5 | 300～ | 20.6 | |||||
| 5.5 | 500～ | 11 | 22 | ±0.50 | 550～ | |||
| 5.7 | 160～ | 12 | ±0.40 | 25 | 800～ | |||
| 6 | ±0.15 | 12.7 | 28 | |||||
| 6.5 | 280～ | 13 | 30 | |||||
| 7 | 160～ | 14 | 35 | ±0.60 | ||||
| 7.5 | 15 | 40 |
※ID（内径）・φの単位はmm
※その他 リング形状でない紐形状も製作可能です。
取り扱い材料
| 材質 | 硬度 | 材質 | 硬度 | 材質 | 硬度 |
|---|---|---|---|---|---|
| NBR | 70/90 | フッ素 | 50/60/70/80/90 | アフラス | 70 |
| H-NBR | 70 | ※フッ素3元 | 60/70 | シリコン乳白 | 70 |
| EP | 70 | フッ素 (茶) | 70/80 | ※シリコン透明 | 50/70 |
| ※食品用EP | 70 | CR | 70 | ※シリコン赤 | 70 |
材料の特性についてはこちら
※は食品用衛生試験適合材料
※2 NBR70は１種A、NBR90は１種Ｂ、フッ素ゴム70は4種Ｄ、シリコン赤70は4種ＣのJIS B 2401相当品となります。
上記以外の材料に関しましてはお問い合わせ下さい。
| 関連キーワード |
|---|
| つなぎOリング、継ぎOリング、送り焼きOリング、ジョイントＯリング、Oリング、オーリング、O-ring、Oring、0リング、o'リング 、o'ring |
弊社の製品は「組み込まれる部品」として使用される事が多く、その性質上同じ部品であっても各業界・業種によって呼び名が異なる事があり、特にエンドユーザー様には分かり辛い用語もあるかと思われます。 そこで関連する用語のキーワードを当ページに埋め込んでおります。もしご興味やご不明な点などございましたらお問い合わせ下さい。
ここに載せている材質以外でも取扱いがございますので、まずはご相談ください！
