特殊形状シールリング

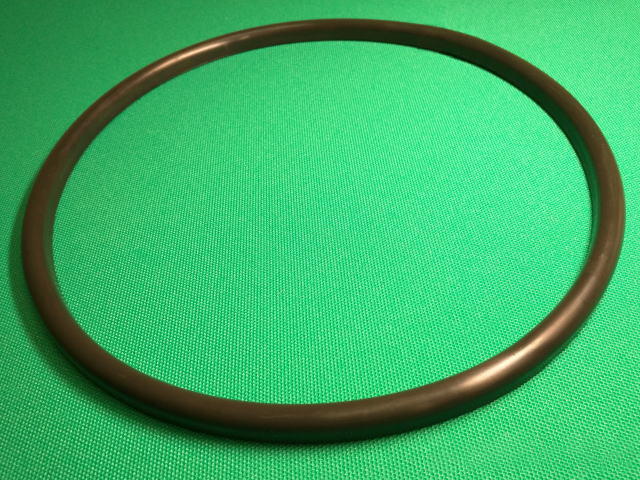

特殊形状シールリングは、シール面の形状に合わせてOリングで言うところの線形が特殊な「異型」となっている製品です。送り焼き製法により、保有金型の範囲内でどの様な長さでも作ることができます。制作可能な寸法・材質に関しましては下図を参照の上ご注文下さい。
製作可能な寸法
| 角リング | 甲山 | 甲丸 | |
|---|---|---|---|
| 形状 |
|
|
|
| 断面の寸法 (mm) | (W×H) | (W×H×A) | (W×H×A) |
| 7 × 7 | 8 × 8 × 4 × 2R | 8 ×8 × 4 × 4R | |
| 9.5 × 9.5 | 10 × 10 × 5 ×2.5R | 10 × 10 × 5 × 5R | |
| 10 × 10 | 12 × 12 × 6 × 3R | 12 × 12 × 6 × 6R | |
| 12 × 12 | 16 × 16 × 8 × 4R | 15 × 15 × 7.5 × 7.5R | |
| 13×13 | 20 × 20 × 10 × 5R | 16 × 16 × 8 × 8R | |
| 内径 (ID) (mm) | 500 ～ | ||
※ID（内径）・φの単位はmm
※その他 リング形状でない紐形状も製作可能です。
取り扱い材料
| 材質 | 硬度 | 材質 | 硬度 | 材質 | 硬度 |
|---|---|---|---|---|---|
| NBR | 70/90 | フッ素 | 50/60/70/80/90 | アフラス | 70 |
| H-NBR | 75 | ※フッ素 3元 | 60/70 | シリコン乳白 | 70 |
| EP | 70 | フッ素（茶） | 70/80 | ※シリコン透明 | 50/70 |
| ※食品用 EP | 70 | CR | 70 | ※シリコン赤 | 70 |
材料の特性についてはこちら
※は食品用衛生試験適合材料
※2 NBR70は1種A、NBR90は1種B、フッ素ゴム70は4種D、シリコン赤70は4種CのJIS B 2401相当品となります。
上記以外の材料に関しましてはお問い合わせ下さい。
